Linhas de perfil e cores de acabamento
Cada projeto pede uma linha de perfil e um acabamento diferente. Abaixo você simula as cores de esquadria na foto e conhece as linhas que fabricamos.

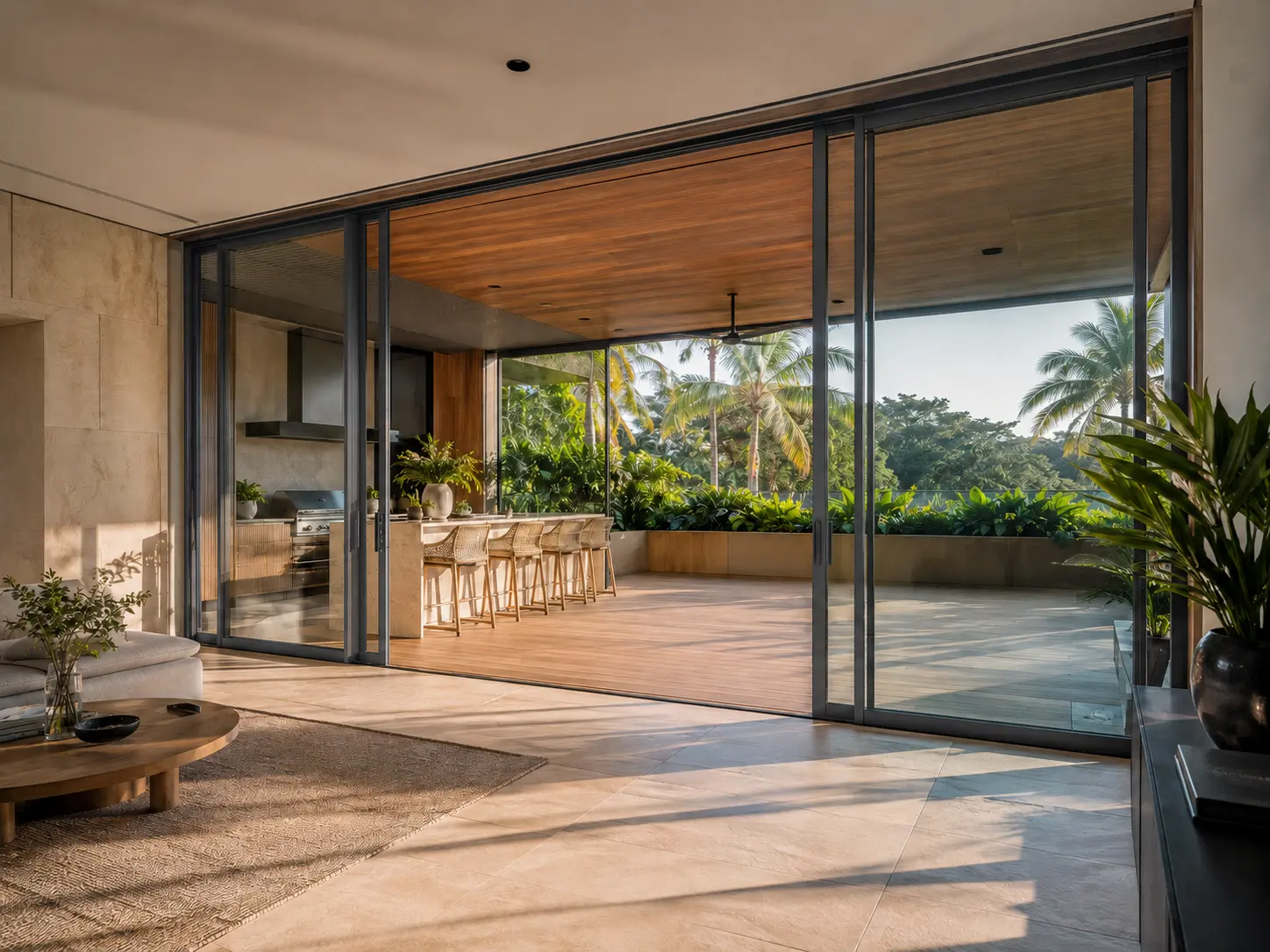

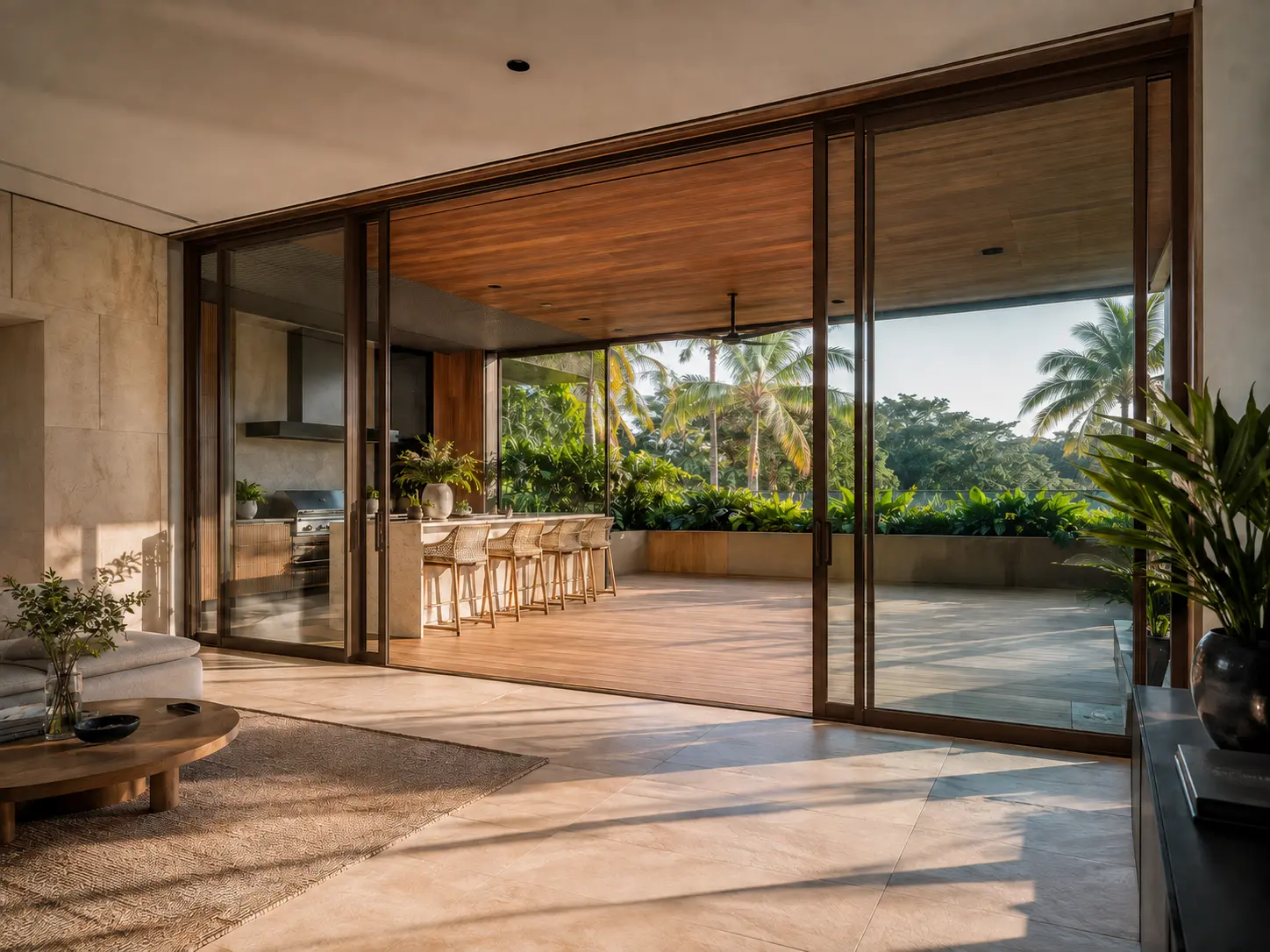

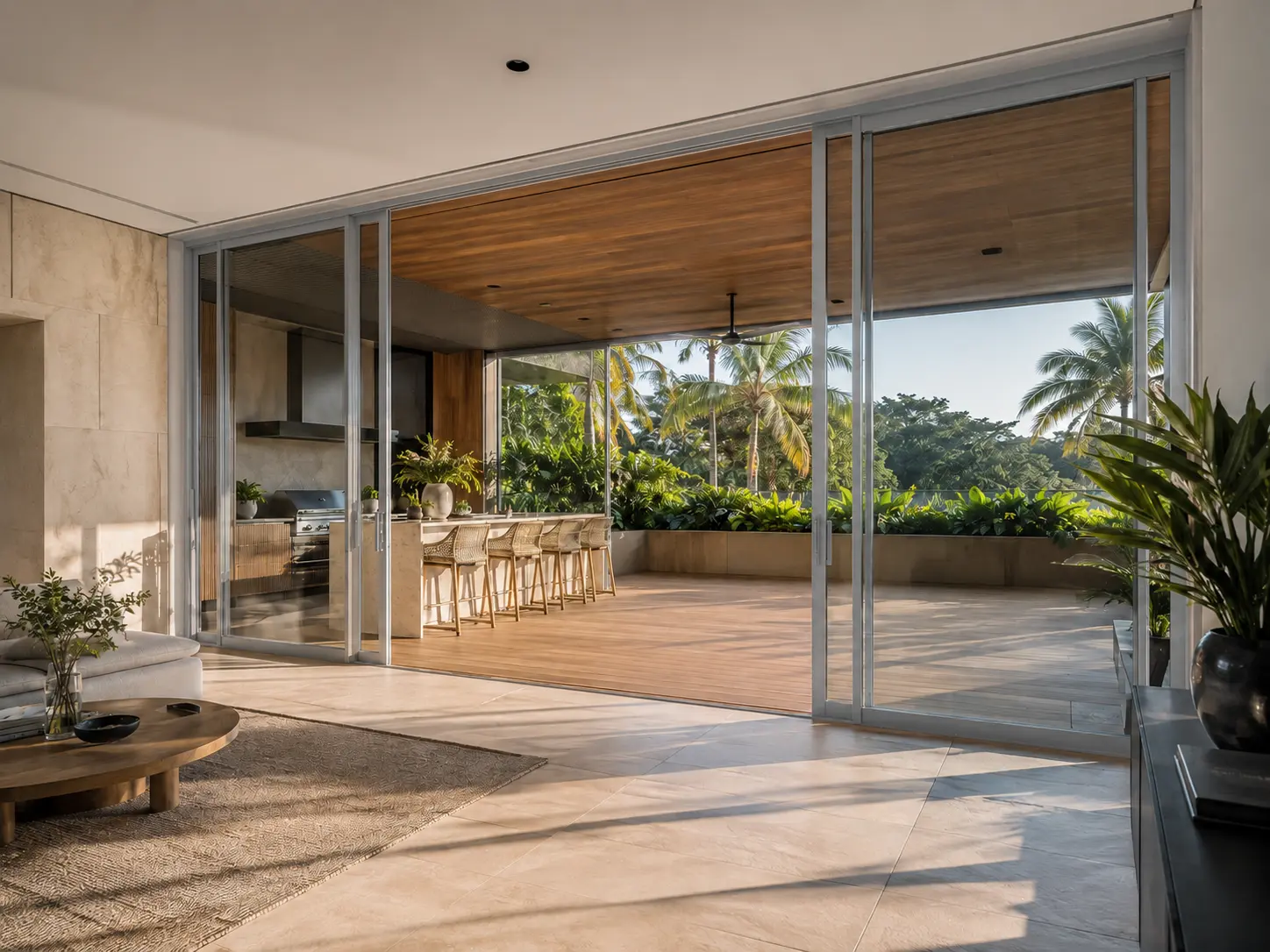

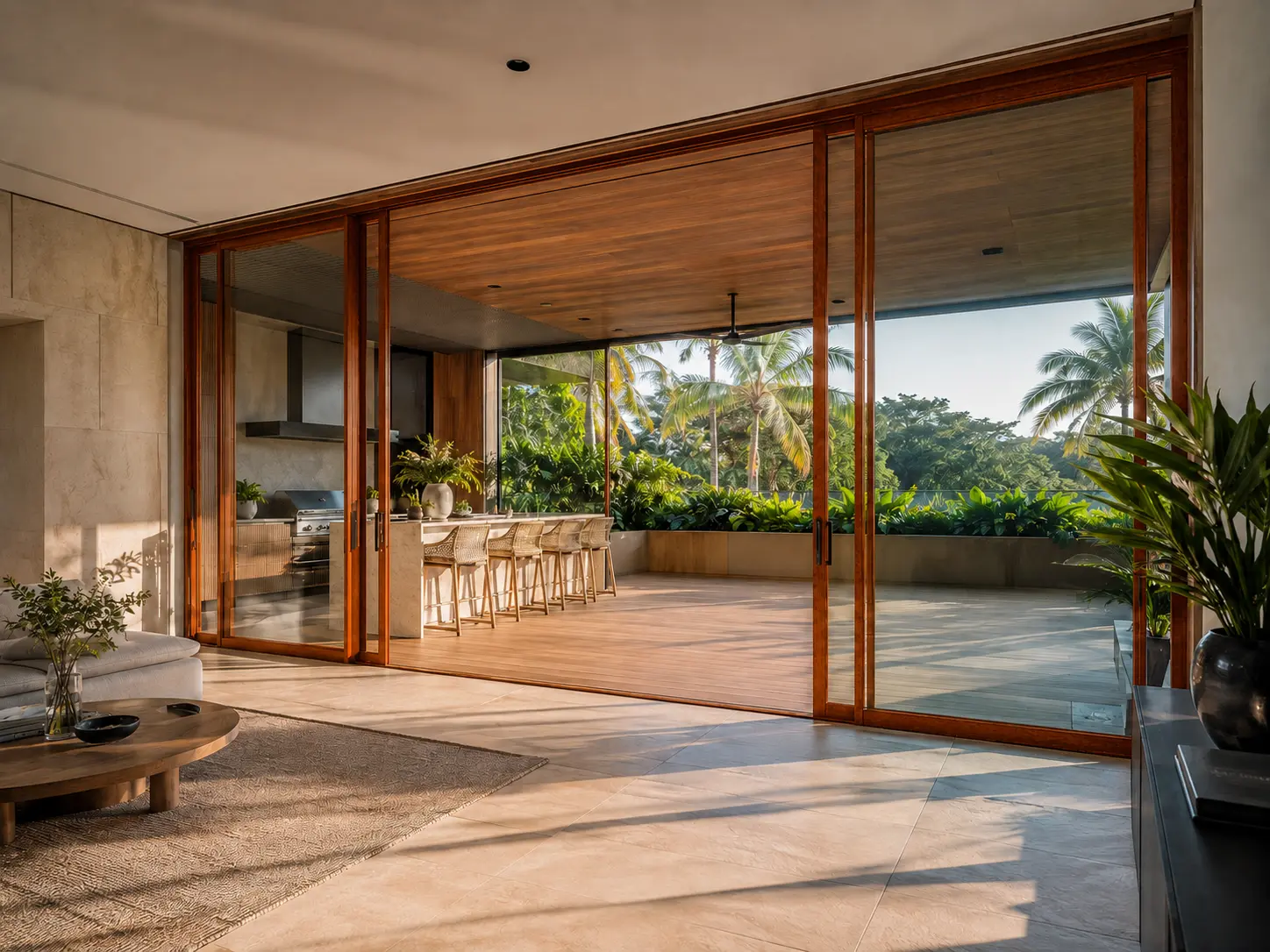

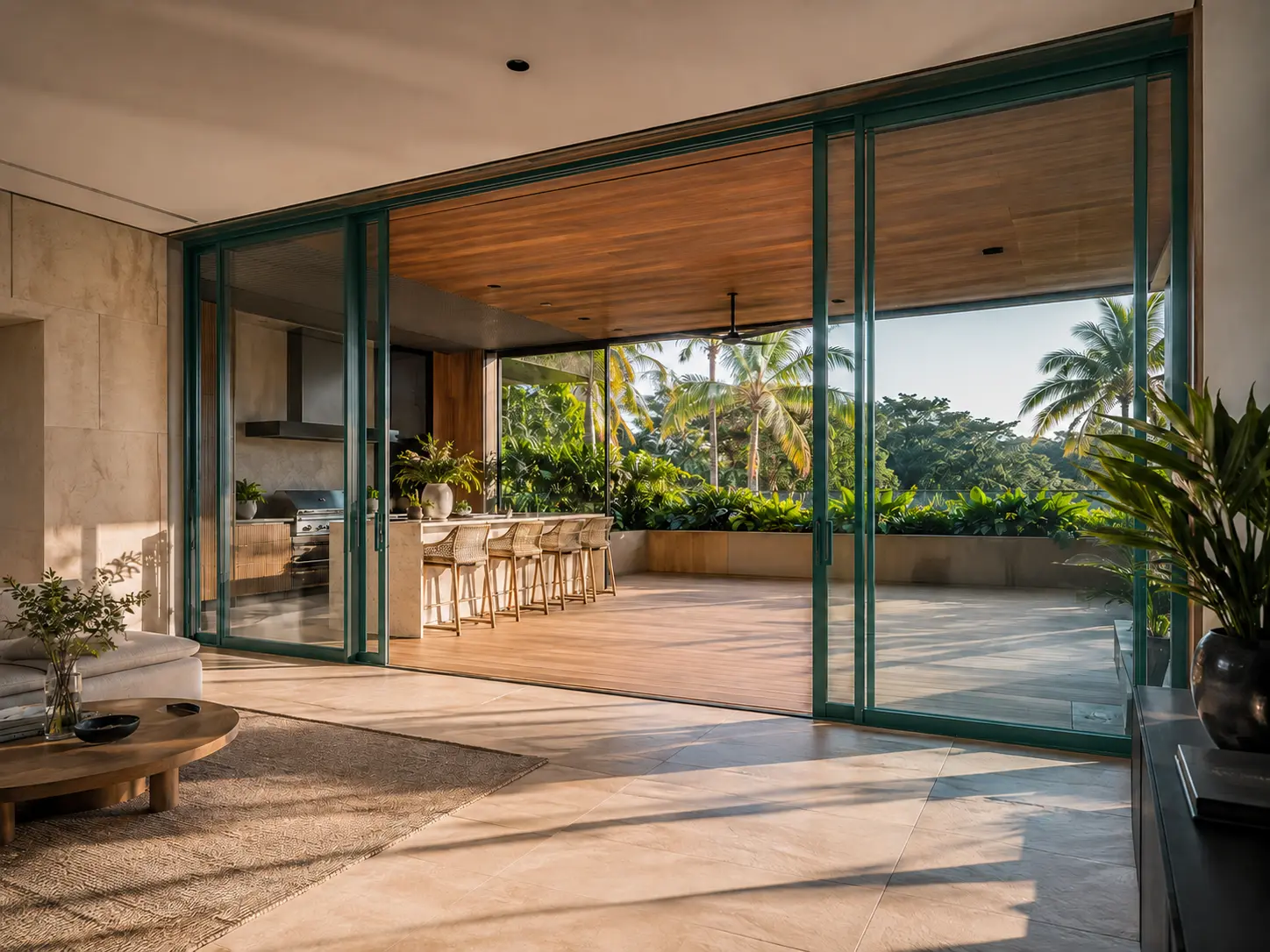

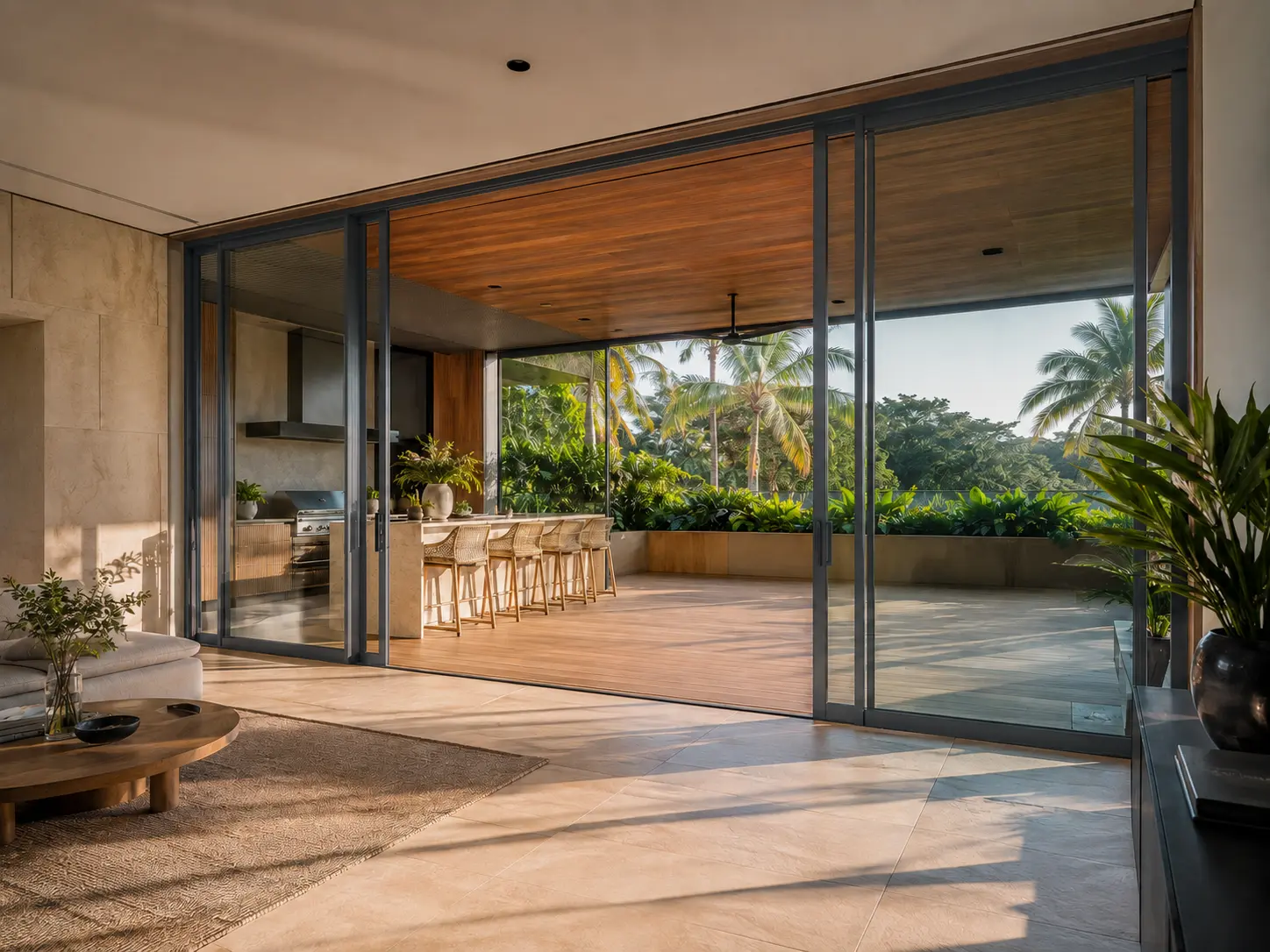

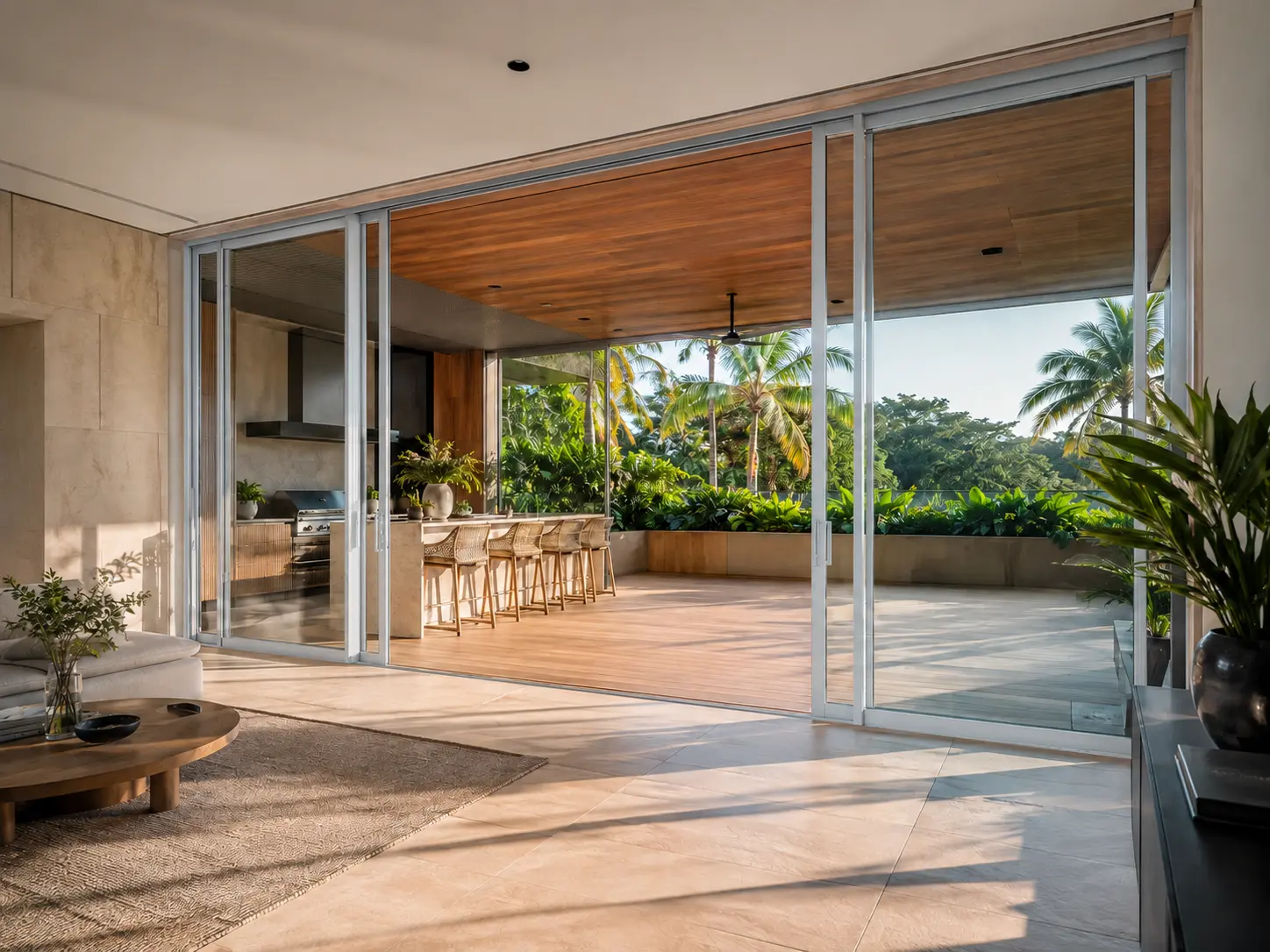

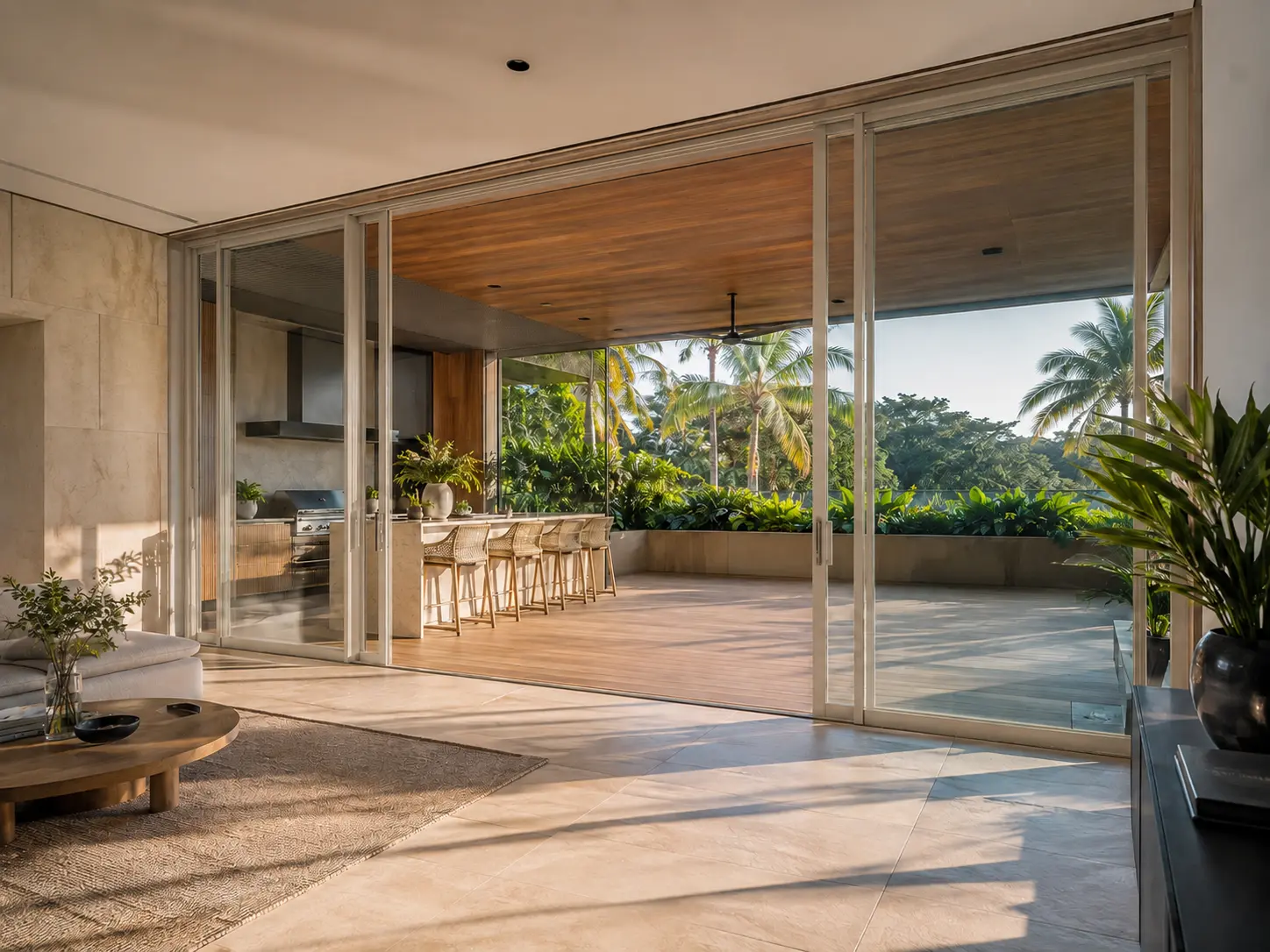

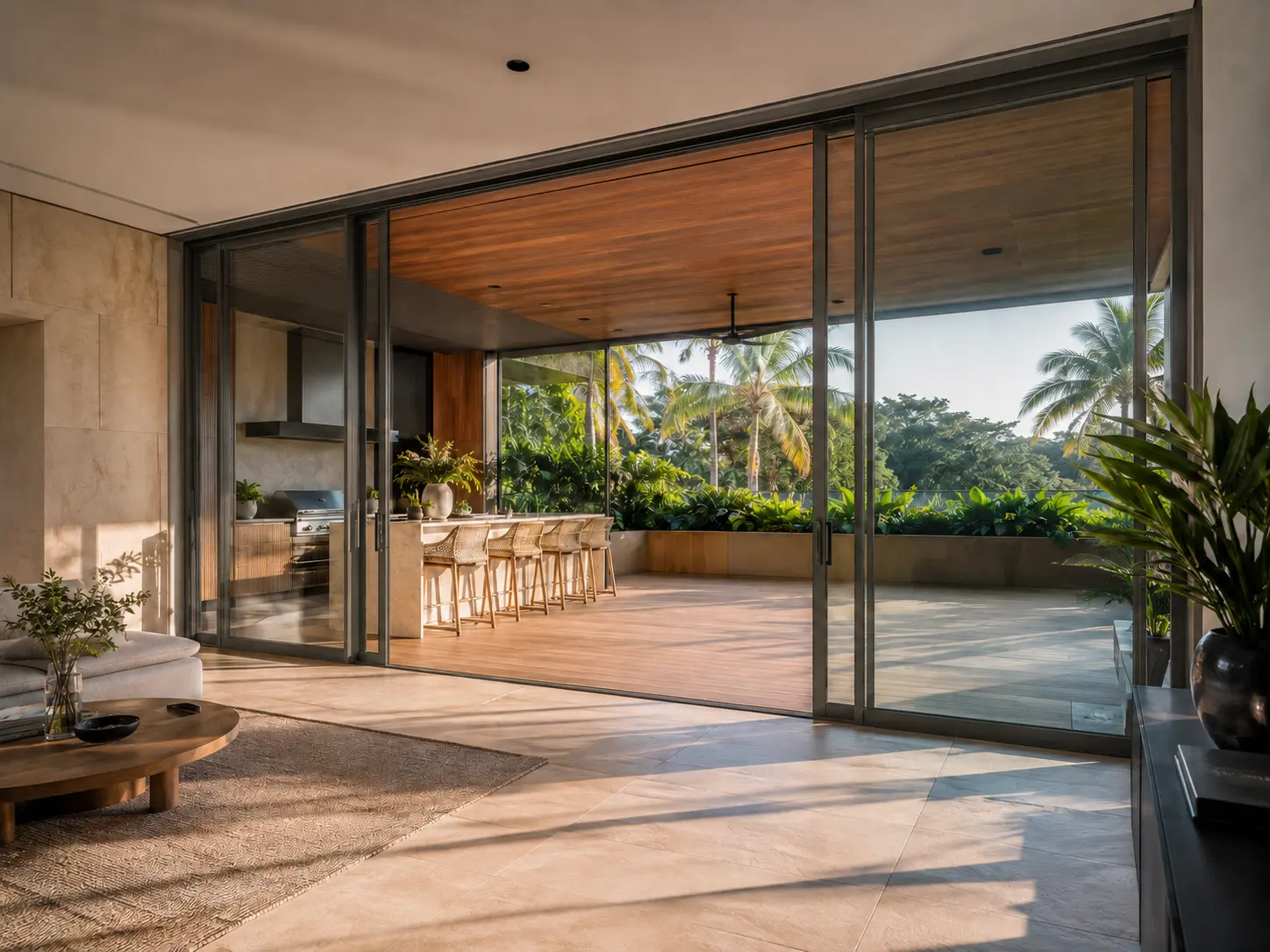

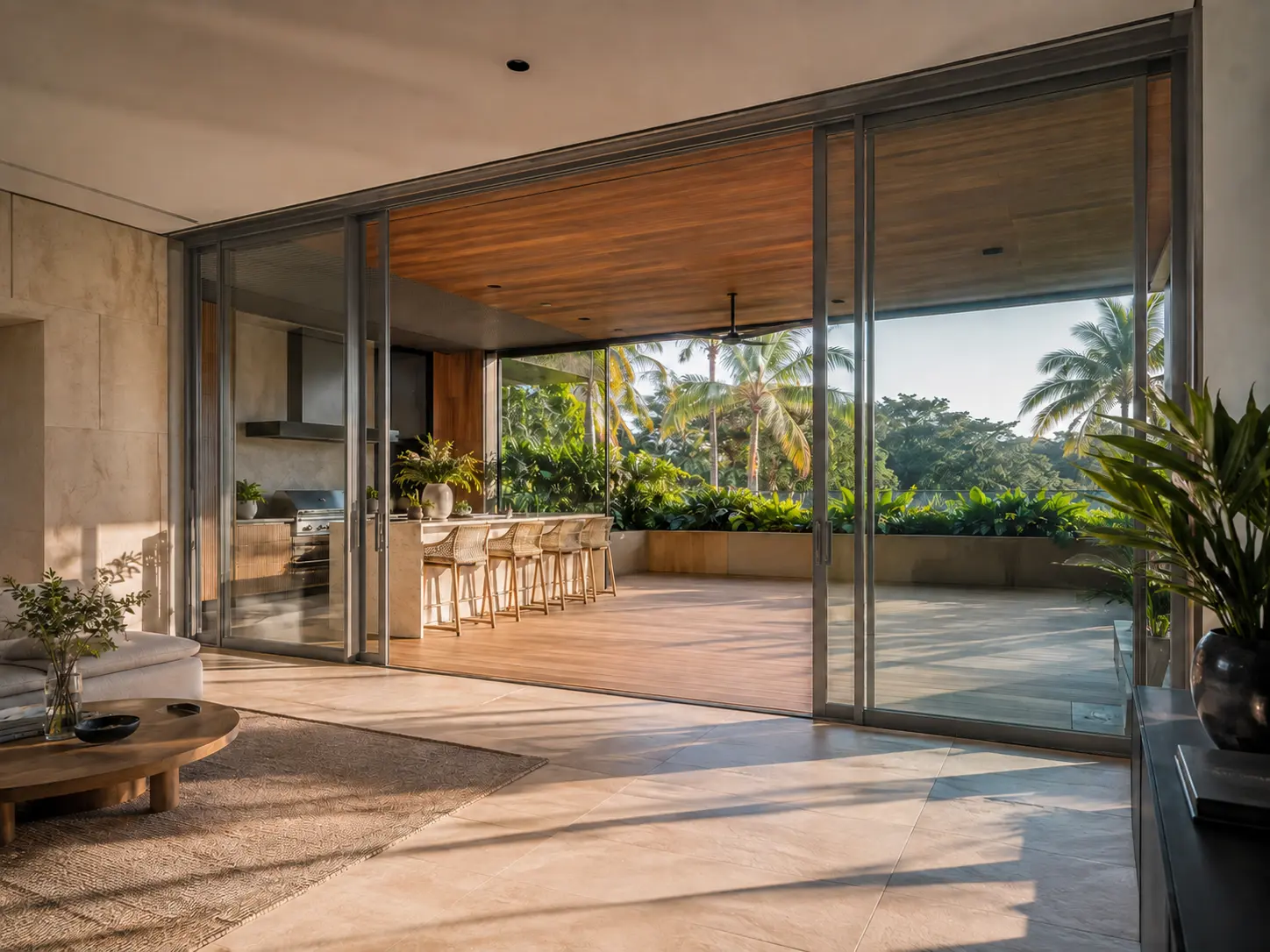

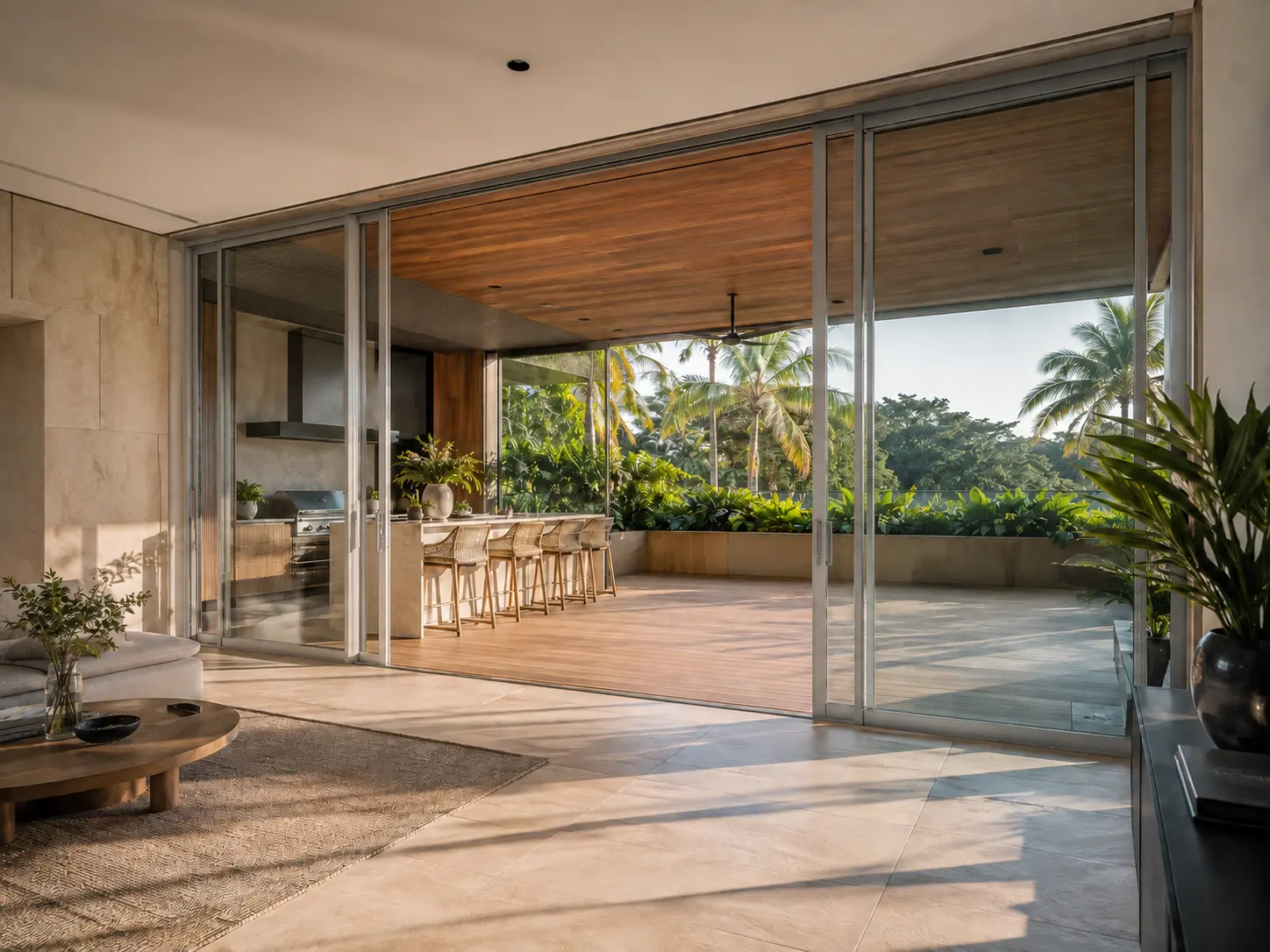

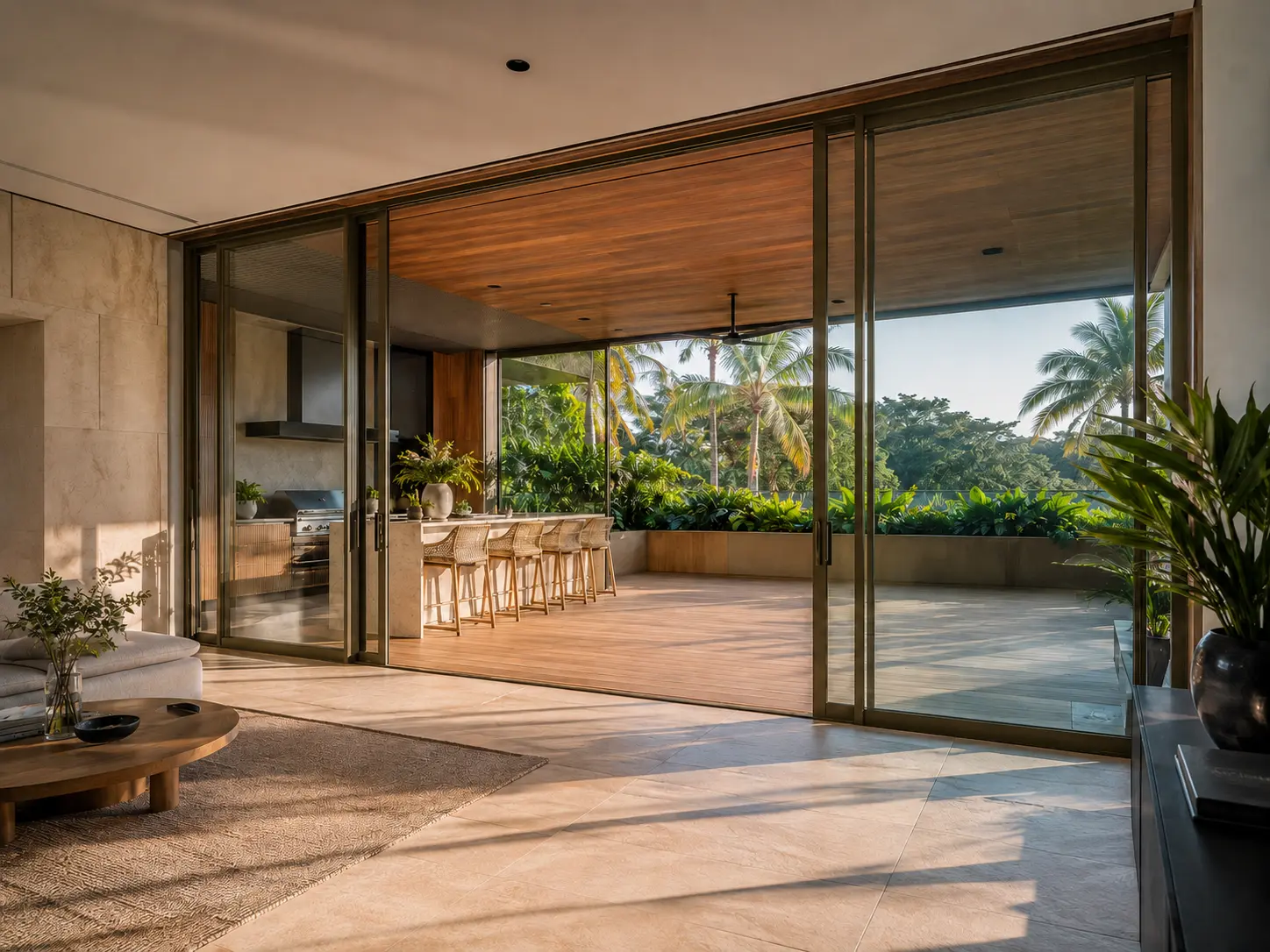

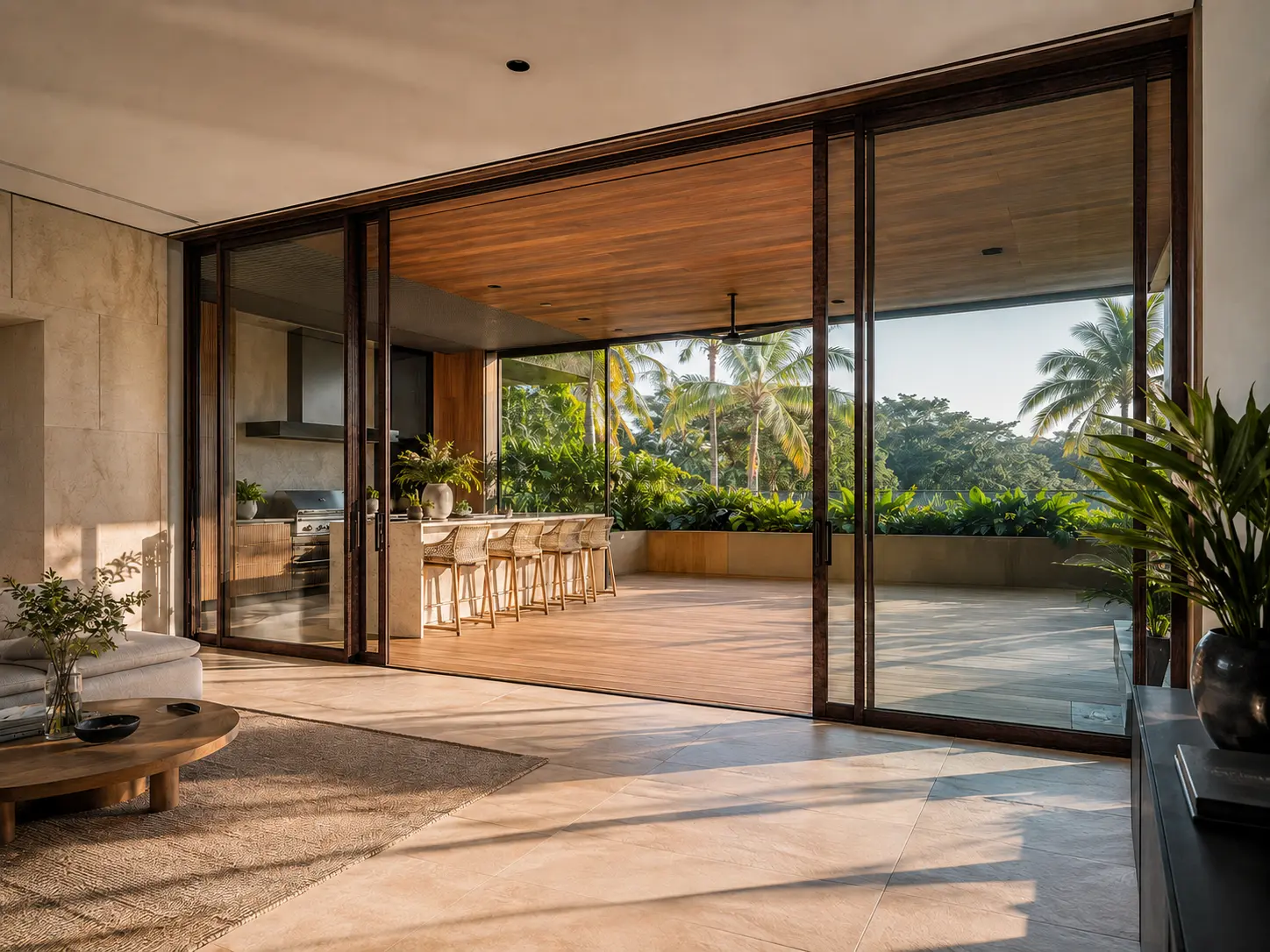

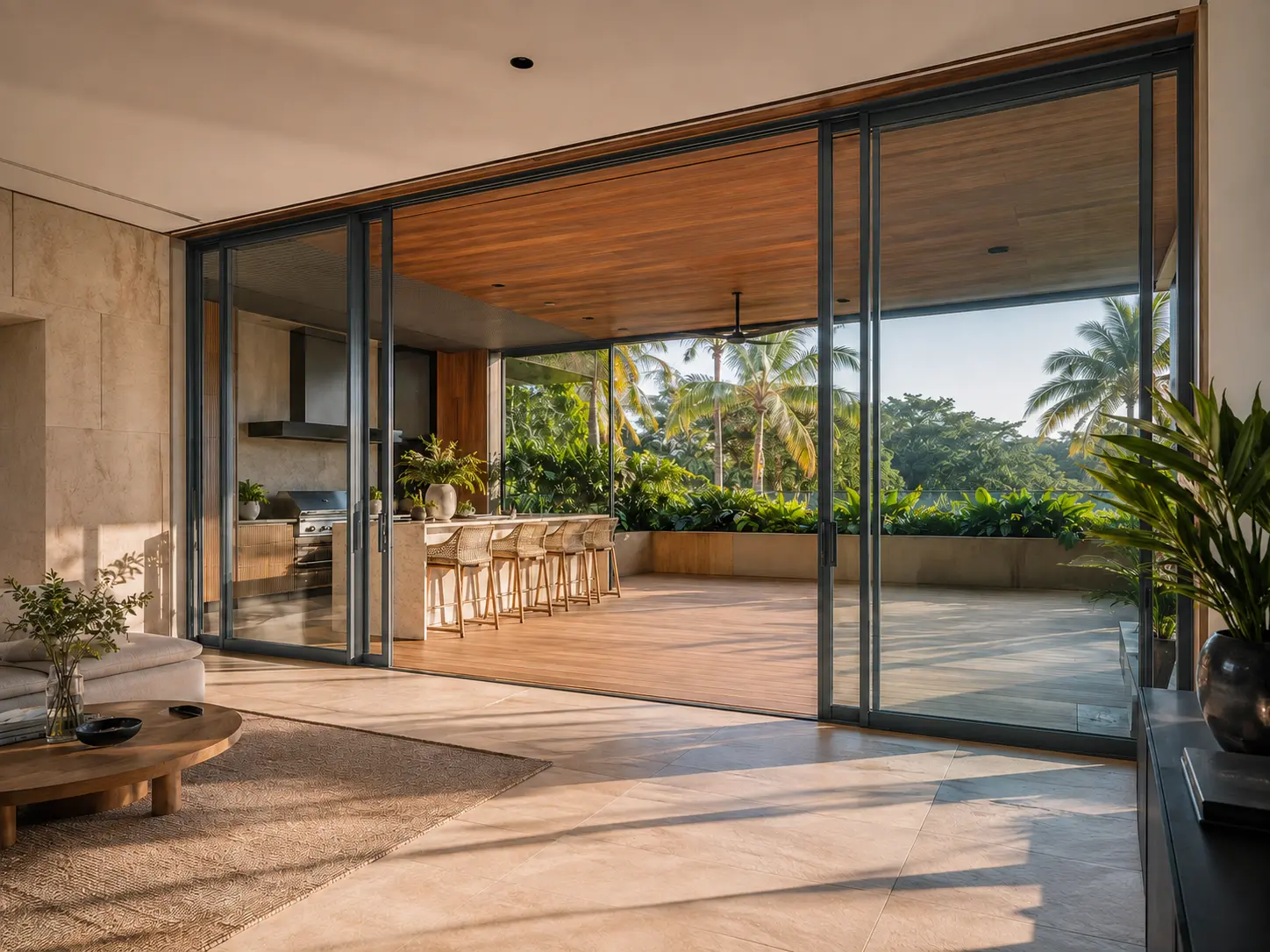

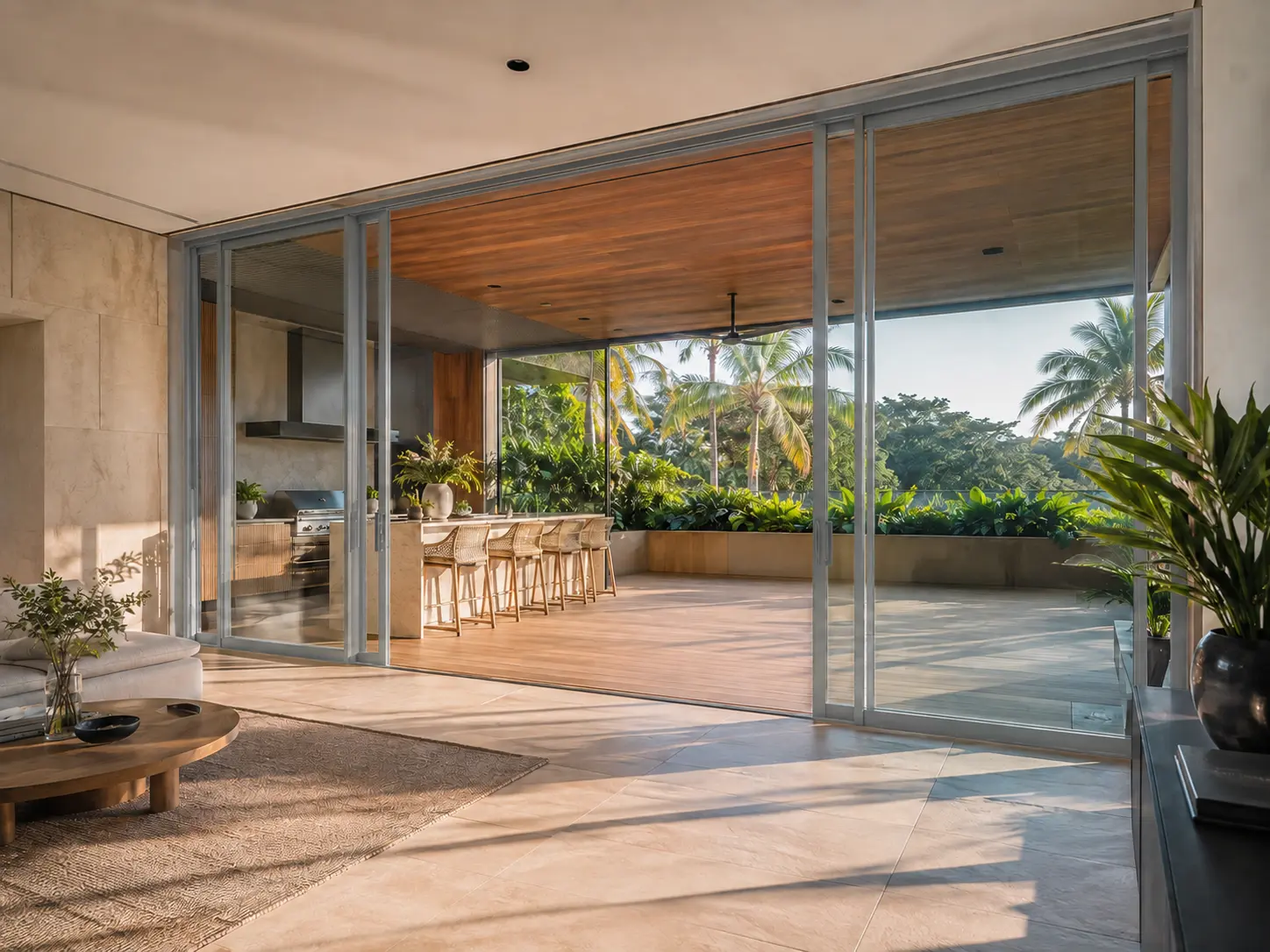

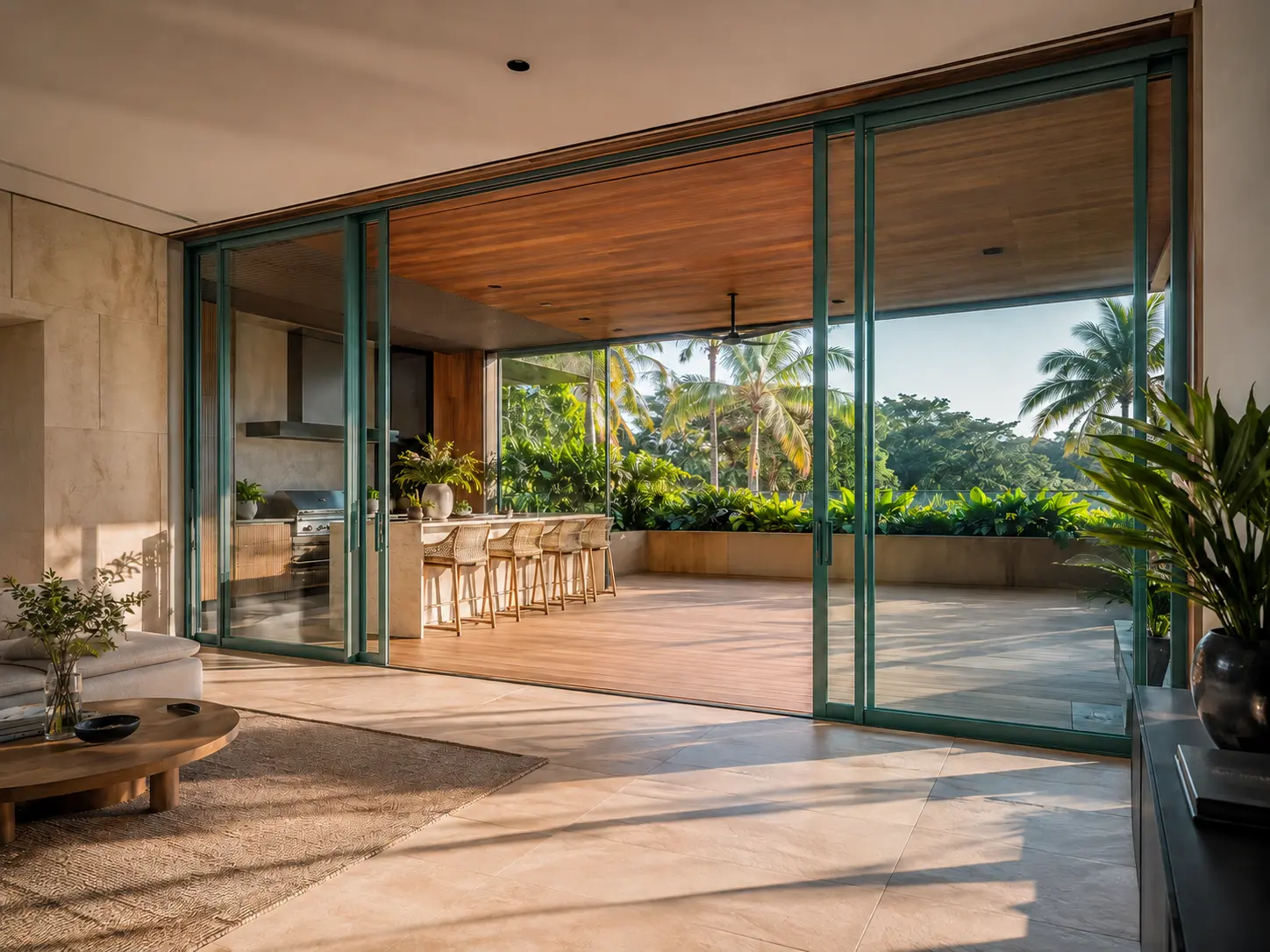

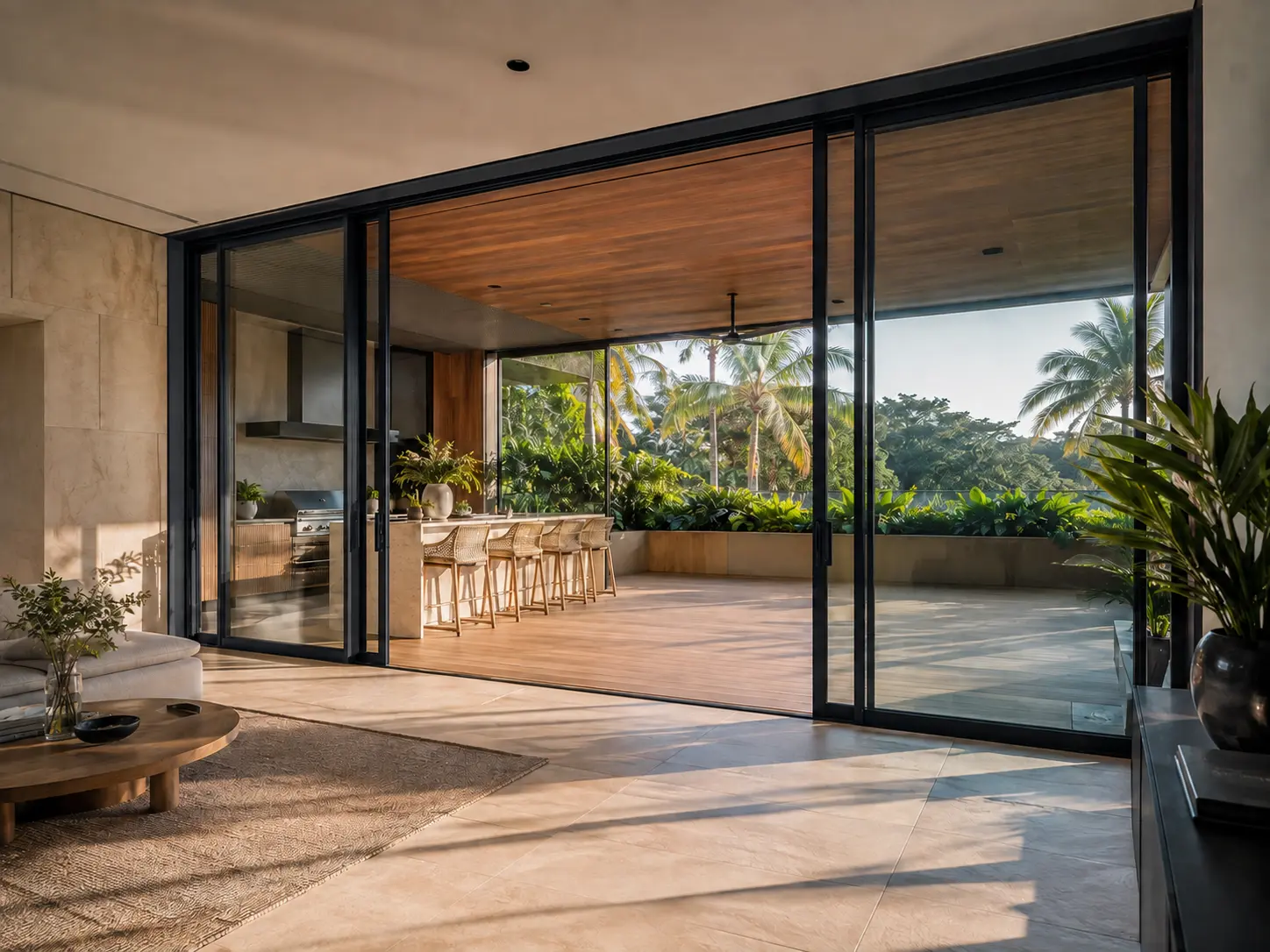

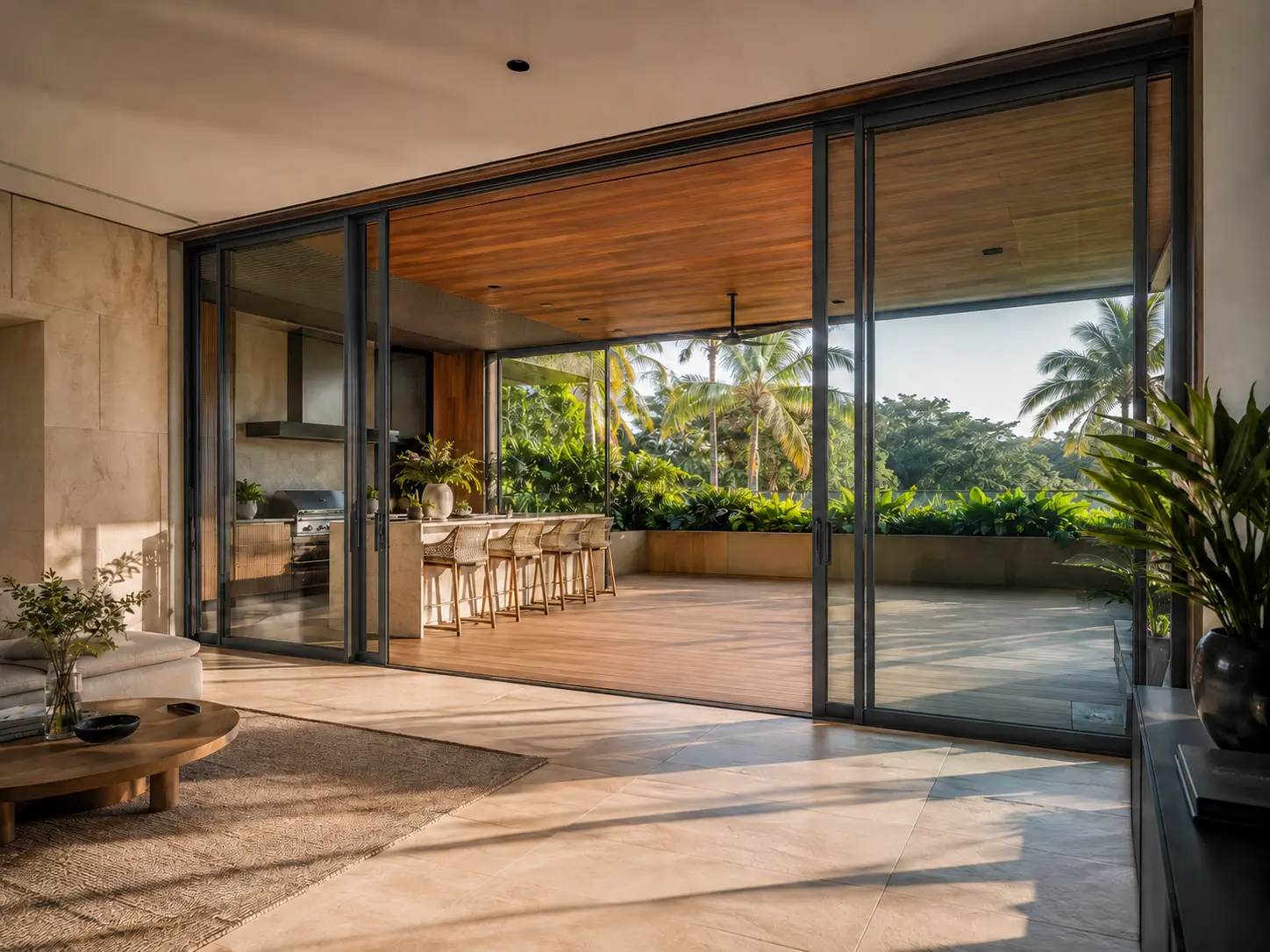

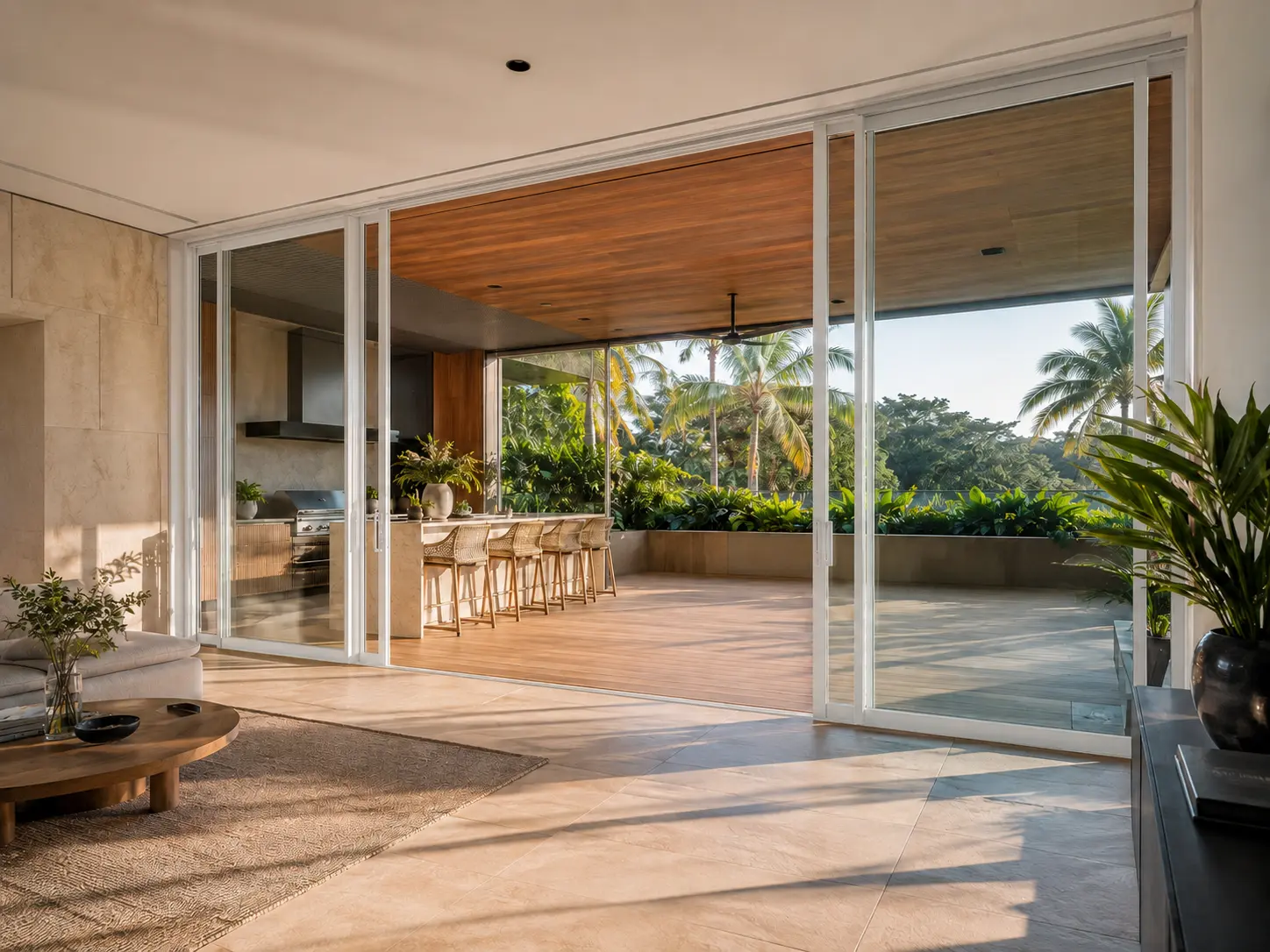

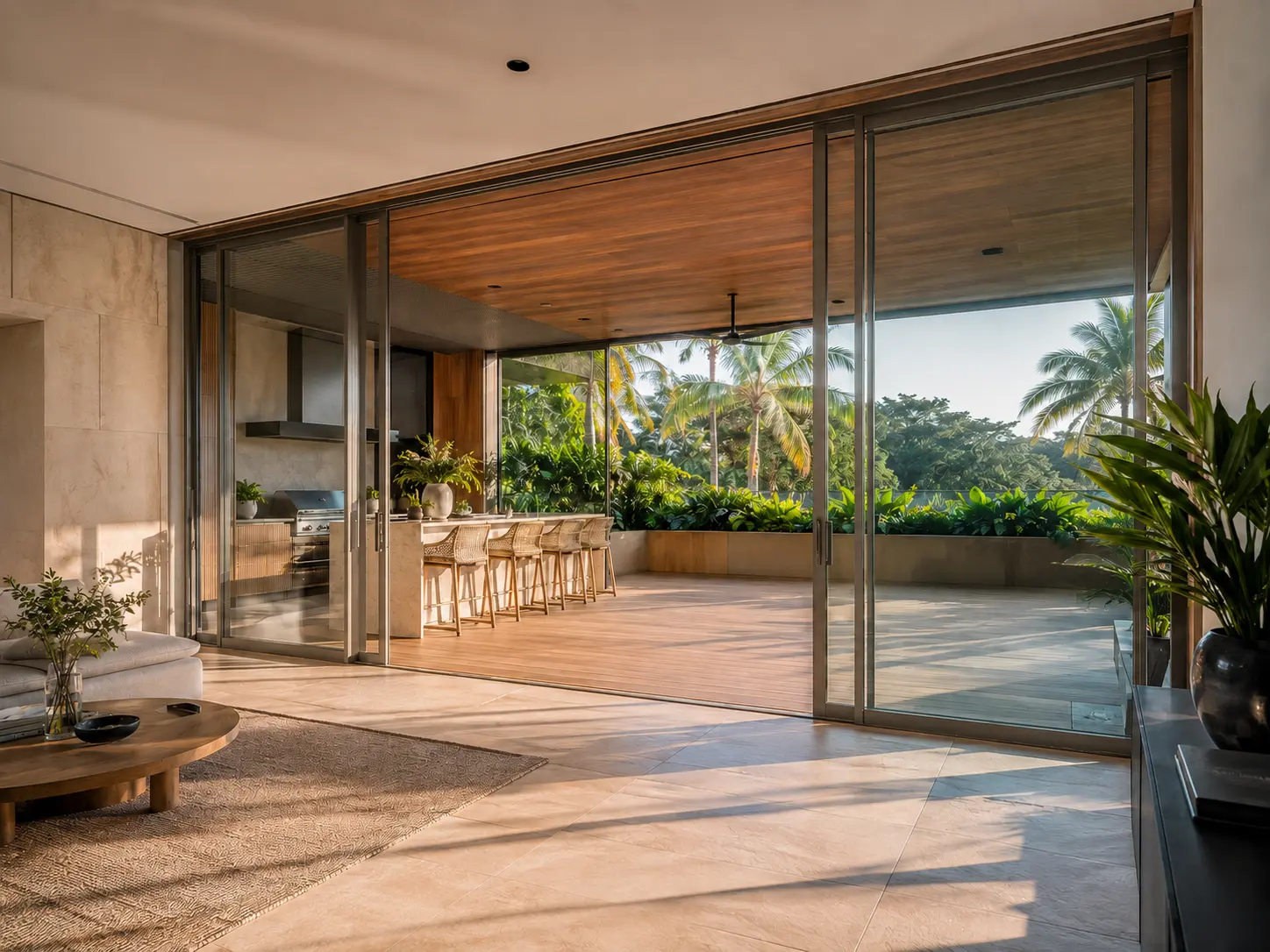

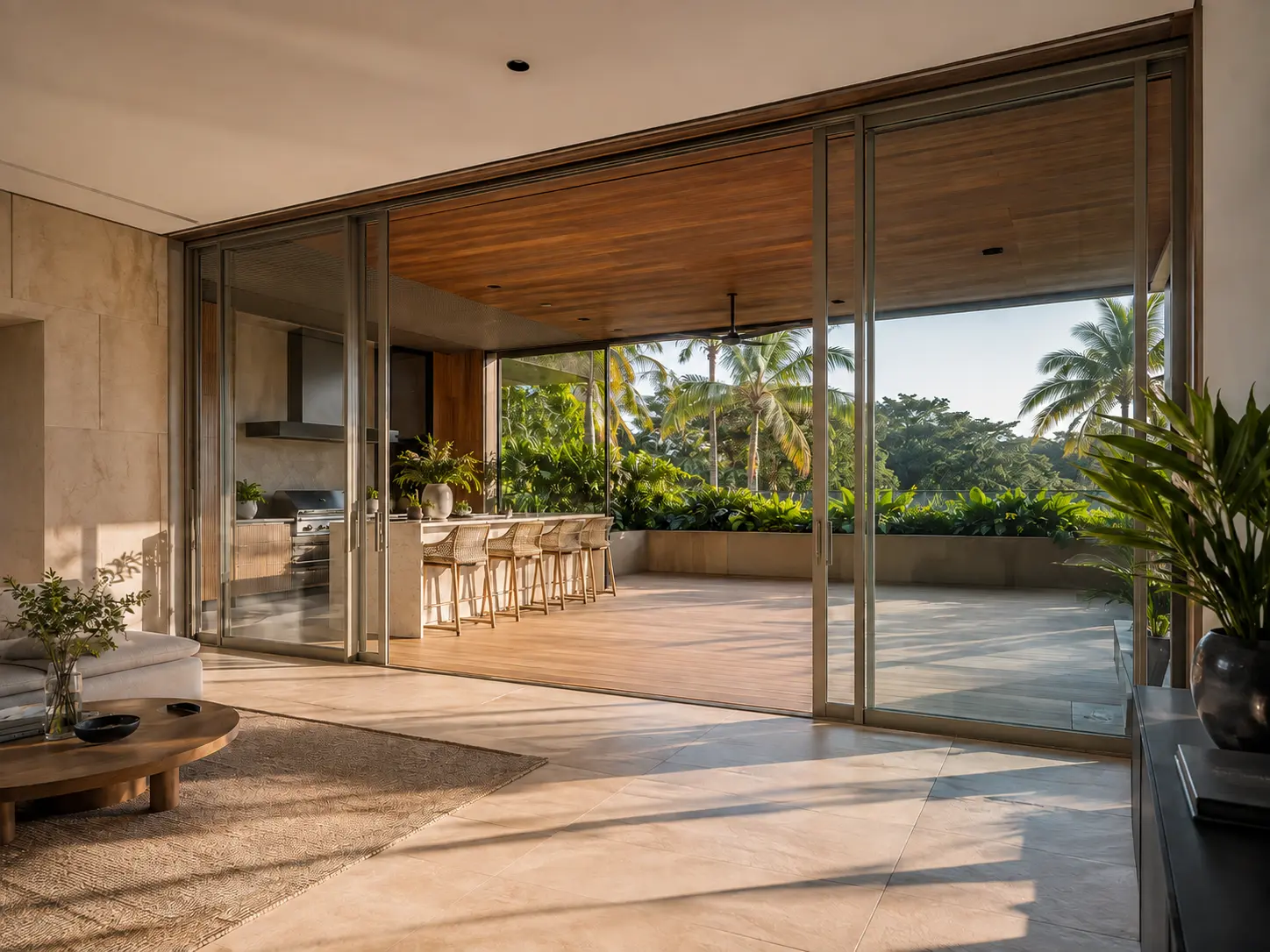

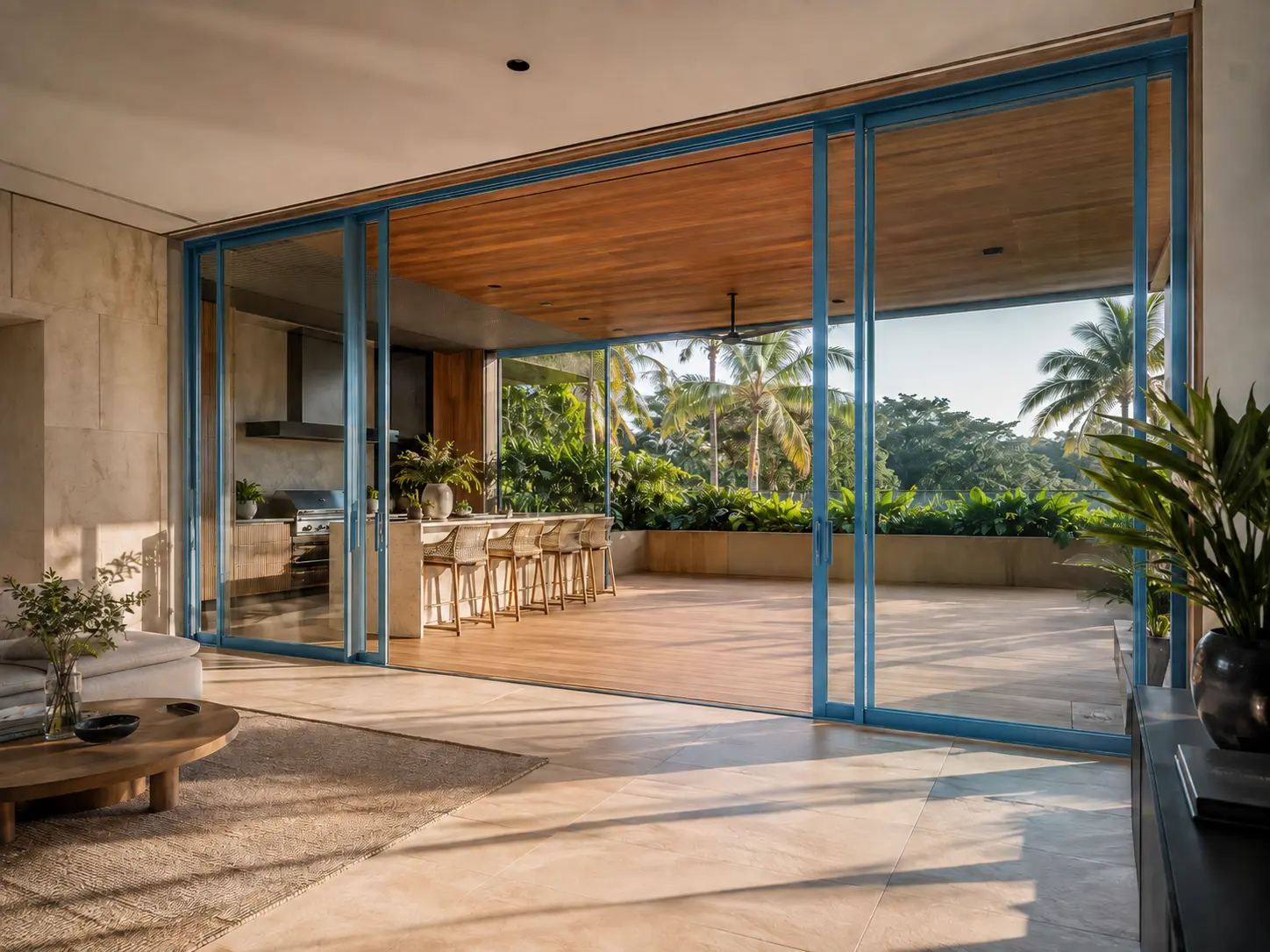

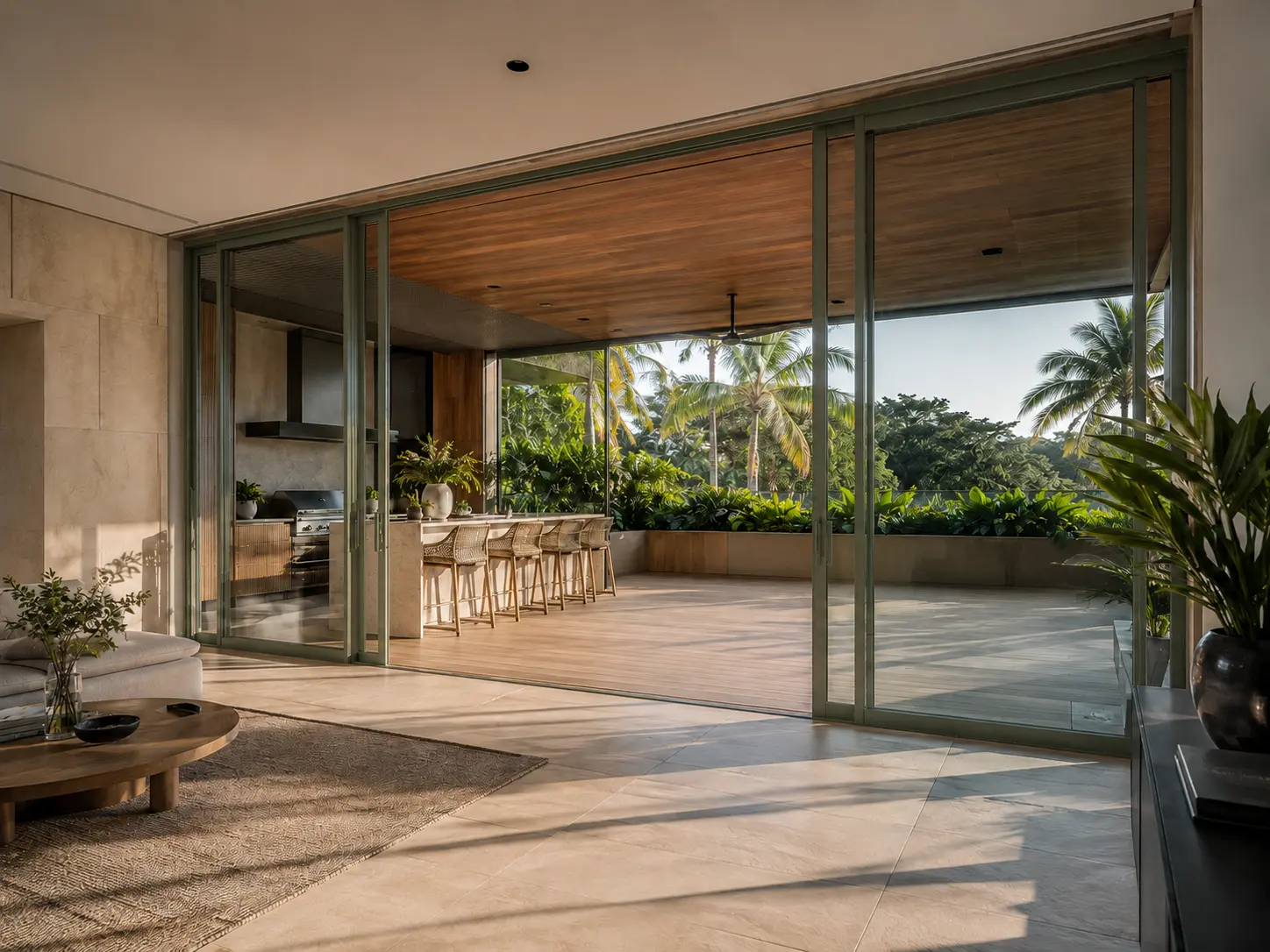

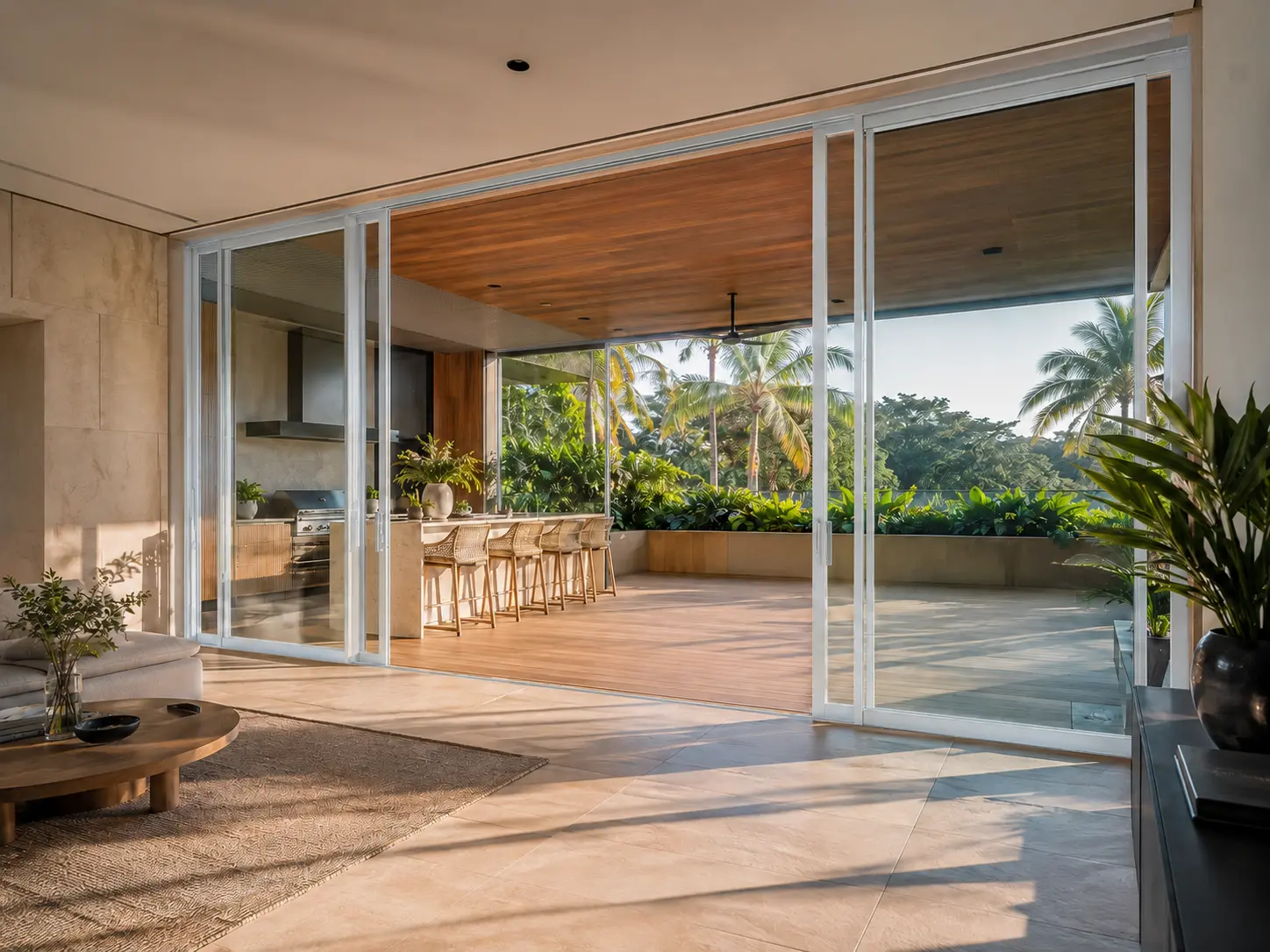

Simule a cor da sua esquadria
Clique em uma cor da cartela para ver o acabamento aplicado no perfil.
Pintura Branca
Pintura
Anodizado
Amadeirado
Simulação aproximada. A cor final pode variar conforme a linha do perfil, a iluminação do ambiente e o lote de pintura.
Linhas que trabalhamos
Cada linha tem uma apresentação técnica do fabricante, disponível para download. Se estiver em dúvida sobre qual atende o seu vão, a gente indica.

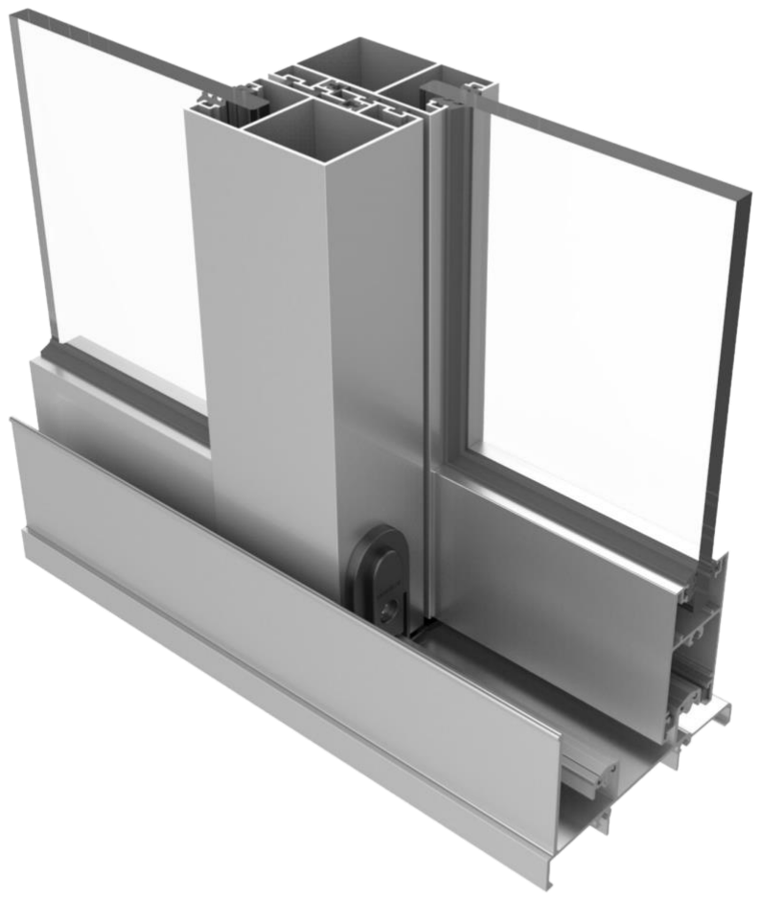

Corte do perfil minimalista, vista interna
Esquadria
Chroma
Linha de grandes dimensões, nas versões tradicional e minimalista, com vedação periférica.
Sistema para portas e janelas de grandes vãos, com montantes dimensionados para resistir à pressão de vento. A vedação central usa engates assimétricos com gaxetas em EPDM e escovas, o que garante estanqueidade em toda a volta do caixilho. Na versão minimalista, o perfil aparente reduz ao mínimo e o vidro passa a dominar a abertura; existe também a solução com calha para piso no mesmo nível, sem degrau entre interior e varanda.
- Versões tradicional e minimalista na mesma linha
- Vedação periférica com gaxeta EPDM e escova
- Opção de calha para piso nivelado, sem desnível
- Montantes reforçados para vãos de grande dimensão
Portas e janelas de correr de sala, varanda e suíte

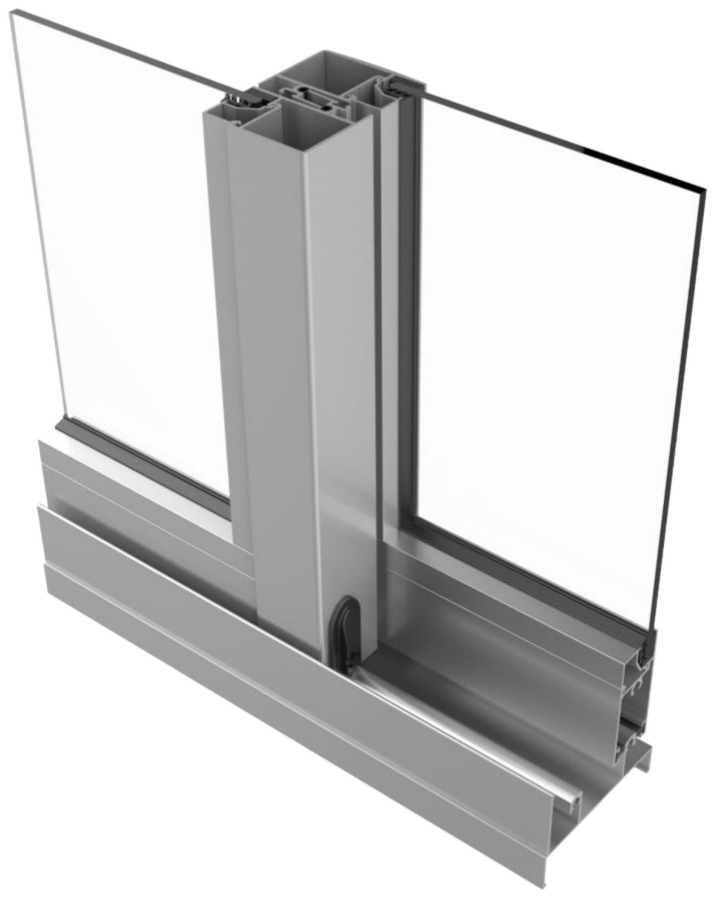

Corte do caixilho, bitola de 25 mm
Esquadria
Ecoline 2.5
Bitola de 25 mm com grande variedade de tipologias e montagem de perfis a 90°.
Linha versátil para portas e janelas residenciais e comerciais, com muitas opções de montagem e tipologia dentro do mesmo conjunto de perfis. Os cortes a 90° eliminam sobras de material e as usinagens simples aumentam a produtividade na fábrica. O visual é robusto, com desempenho estrutural alto e baixa manutenção para quem usa no dia a dia.
- Diversidade de tipologias e montagens
- Perfis a 90°, sem sobra de material
- Estanqueidade a ar e água conforme norma
- Instalação já com o vidro, saindo da fábrica
Janelas de correr, maxim-ar, basculante e portas residenciais

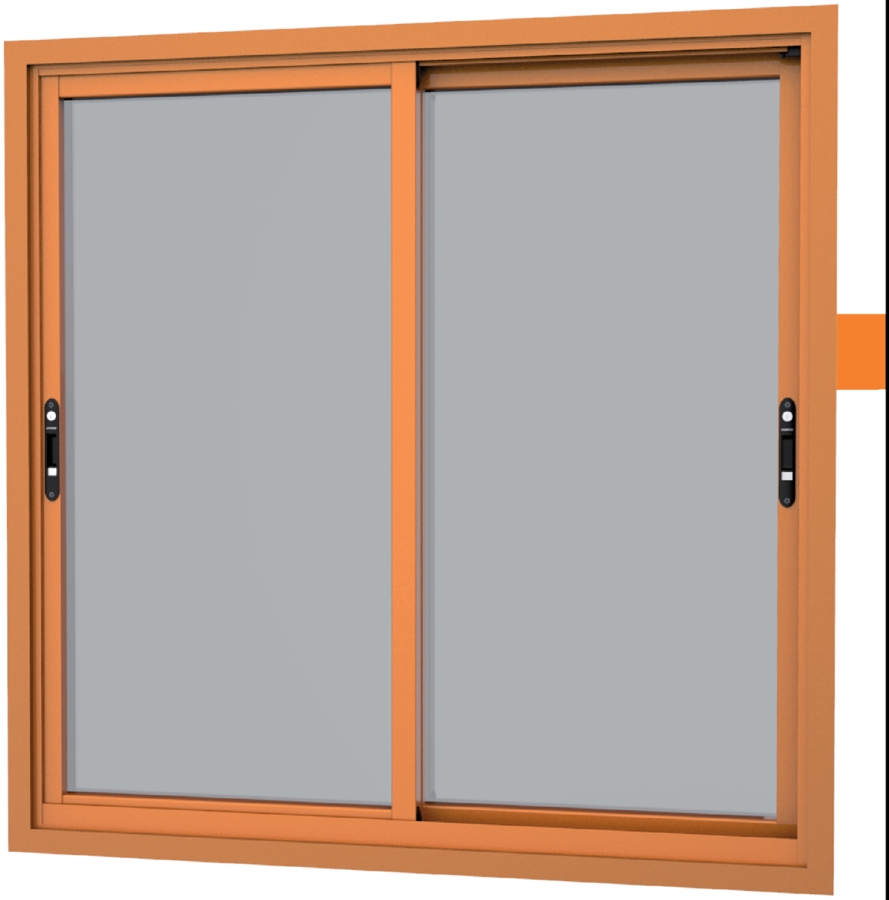

Janela de correr, vista interna
Esquadria
Ecoline 2.5 System Glass Tape
Derivação do Ecoline com vidro colado em fita VHB 3M, para visual externo sem alumínio aparente.
Solução de envidraçamento estrutural em portas e janelas: o vidro é colado ao perfil com fita VHB 4972 da 3M, então a vista externa fica praticamente só de vidro, com pouco alumínio aparente. Mantém a bitola de 25 mm e os mesmos componentes do Ecoline 2.5, o que dá flexibilidade na fabricação, e usa trilhos tubulares para drenagem eficiente da água.
- Vidro colado com fita VHB 4972 da 3M
- Menos alumínio aparente na vista externa
- Mesmos componentes do Ecoline 2.5
- Trilhos tubulares com drenagem eficiente
Projetos de alto padrão com estética minimalista

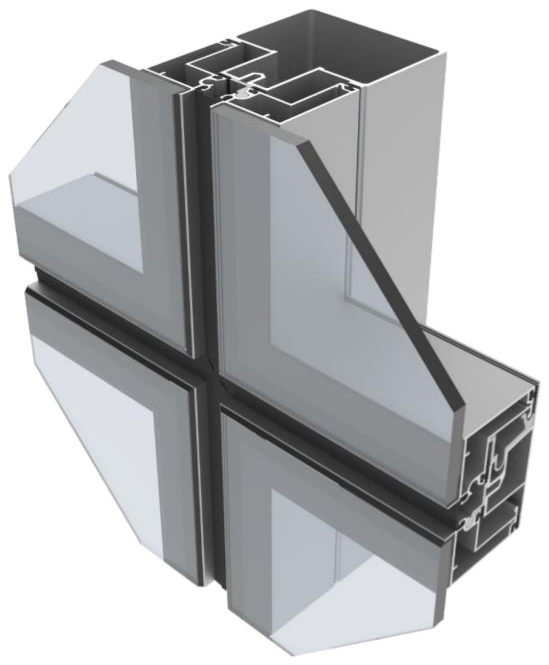

Encontro de montante e travessa, glazing
Fachada
Ecostick
Sistema de fachada glazing, encaixilhada ou com fita VHB, com folha tubular.
Linha voltada a fechamento de fachada, com opções para vidro glazing, encaixilhado ou colado em fita VHB. A folha tubular permite modulações maiores mantendo a vedação, e há perfis de porta de giro já integrados ao projeto, o que elimina adaptações em obra. A fixação dos quadros usa canal com rosca mecânica, o que facilita a instalação.
- Opções glazing, encaixilhada e fita VHB
- Folha tubular para modulações maiores
- Portas de giro integradas ao sistema
- Fixação dos quadros com rosca mecânica
Fachadas comerciais e residenciais de alto padrão

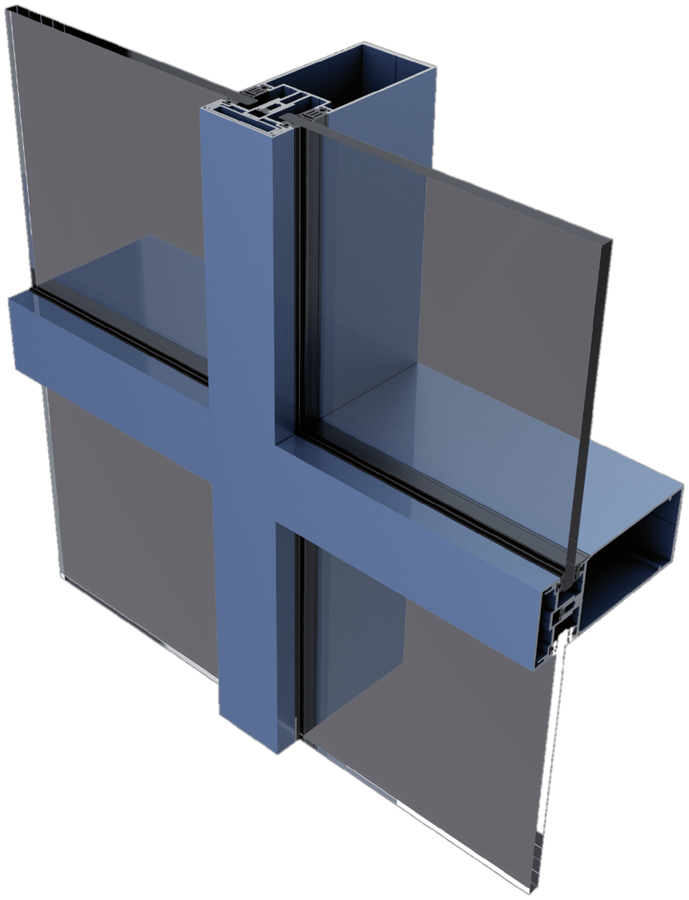

Cruzamento da malha vertical e horizontal
Fachada
Ecogrid
Fachada grid com marcação vertical e horizontal aparente, para fechamento de vãos.
Sistema de fachada com malha aparente na vertical e na horizontal, que desenha a fachada em módulos e dá um efeito estético marcado. Permite fachada contínua, módulos contínuos entre vãos, módulos isolados ou caixilhos avulsos, então atende do térreo comercial ao pavimento completo. A montagem é simples e aceita diferentes acabamentos de perfil.
- Marcação vertical e horizontal aparente
- Fachada contínua, entre-vão, módulo isolado ou caixilho
- Montagem simples, com praticidade na instalação
- Compatível com toda a cartela de acabamentos
Fachadas de térreo comercial, clínicas e pavimentos completos
Opção barrote, vista interna
Esquadria
Gradline Minimalista
Sistema minimalista com opção de vidro em vista interna e externa alinhada.
Linha desenhada para quem quer o perfil o mais discreto possível: o alumínio praticamente desaparece e o desenho da abertura fica dado pelo vidro, tanto na vista interna quanto na externa. Indicada para projetos em que o arquiteto pediu esquadria de perfil mínimo em grandes panos de vidro.
- Perfil aparente reduzido ao mínimo
- Alinhamento entre vista interna e externa
- Pensada para grandes panos de vidro
- Combina com o guarda-corpo de vidro da casa
Portas e janelas de perfil mínimo em residências de alto padrão

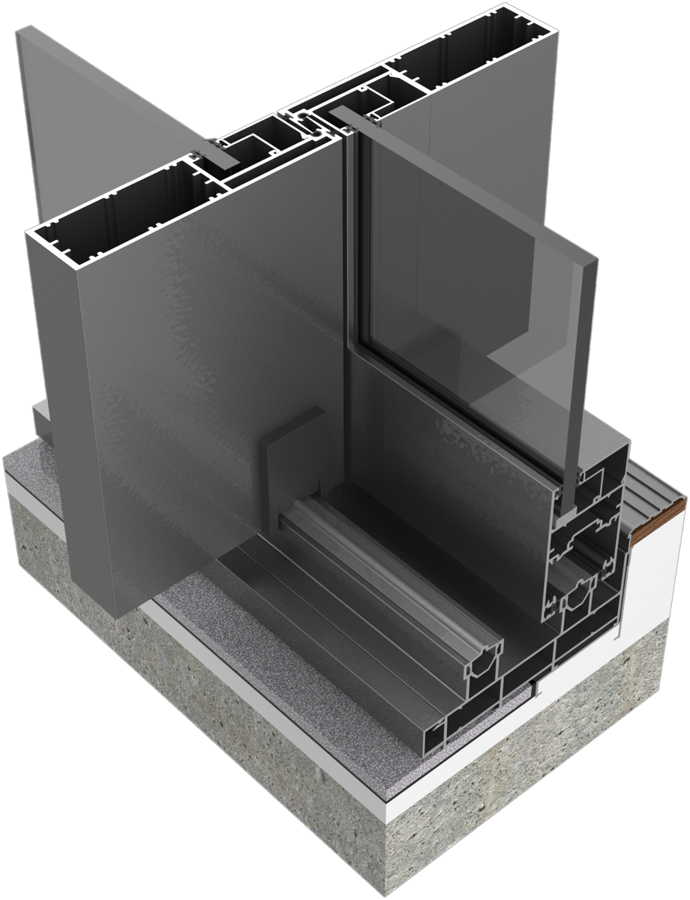

Corte do trilho embutido no piso
Fachada
Erus
Sistema para fechamento e brise, apresentado em documento próprio.
Linha complementar usada em fechamentos e elementos de fachada, com apresentação técnica própria do fabricante. Trabalhamos essa linha sob consulta, avaliando a modulação e o acabamento junto com o projeto arquitetônico.
- Apresentação técnica completa do fabricante
- Aplicação avaliada projeto a projeto
- Compatível com acabamento amadeirado
Fechamentos e elementos de fachada sob consulta
Sistema de correr, montagem em folhas
Sistema construtivo
Artus
Catálogo técnico completo do sistema construtivo em alumínio, 2ª edição.
Catálogo técnico do sistema construtivo em alumínio Artus, da Perfil Alumínio do Brasil, com as informações de fabricação e montagem das peças de esquadria. É o documento de referência que usamos na fábrica para compor tipologias, e é também a melhor leitura para arquitetos e engenheiros que precisam especificar em memorial descritivo.
- 2ª edição, junho de 2023
- Procedimentos de fabricação e montagem
- Base para especificação em memorial descritivo
- Referência usada na nossa fábrica
Especificação técnica para arquitetos e engenheiros
